ฟรีเช็ควาล์วฟอร์จ

เช็ควาล์วฟอร์จฟรีจัดทำโดยผู้ผลิตและโรงงานในจีนสำหรับผู้ซื้อที่กำลังมองหาเช็ควาล์วสวิง Inconel 600 สำหรับบริการออกซิเจน ด้วยวัสดุที่ระบุ ข้อกำหนดด้านขนาด มาตรฐานการตรวจสอบ และการขจัดไขมันด้วยบริการออกซิเจน ทำให้พร้อมสำหรับการจัดหาโครงการ โปรดติดต่อ Hanno Valve เพื่อขอรายละเอียดทางเทคนิคและใบเสนอราคา

ส่งคำถาม

รายละเอียดสินค้า

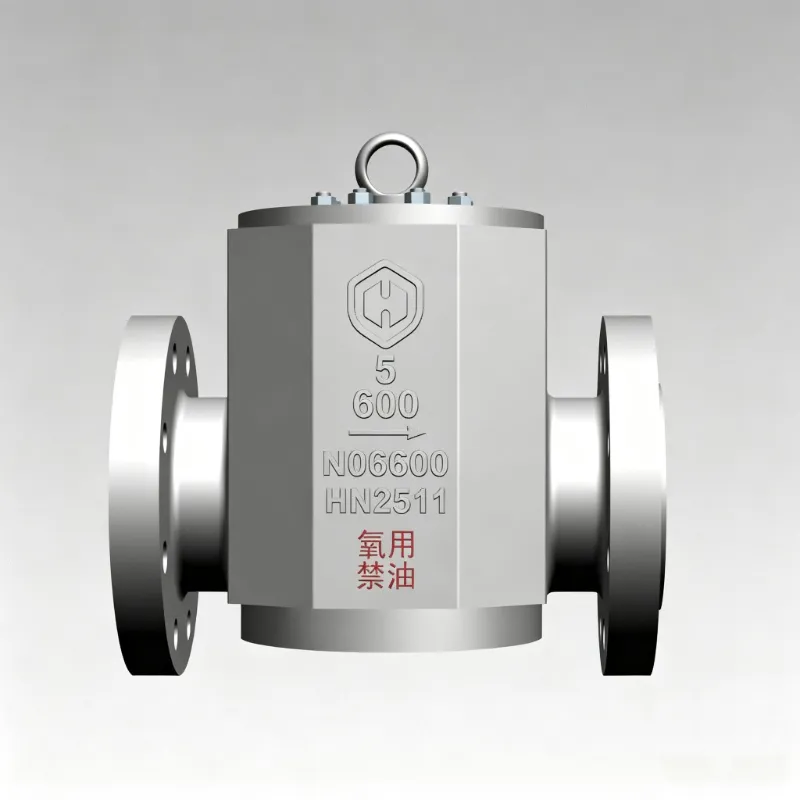

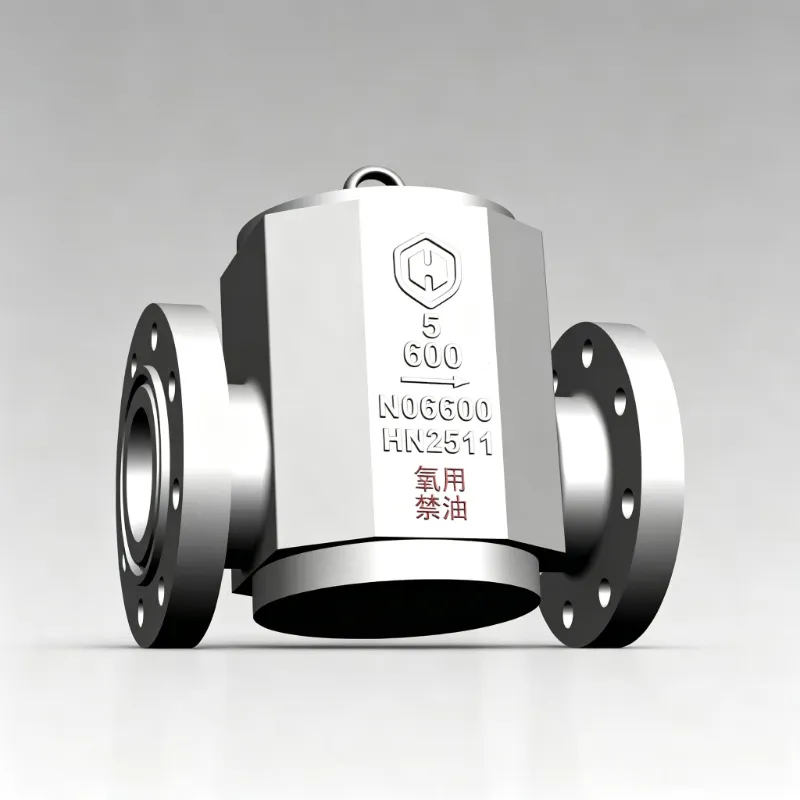

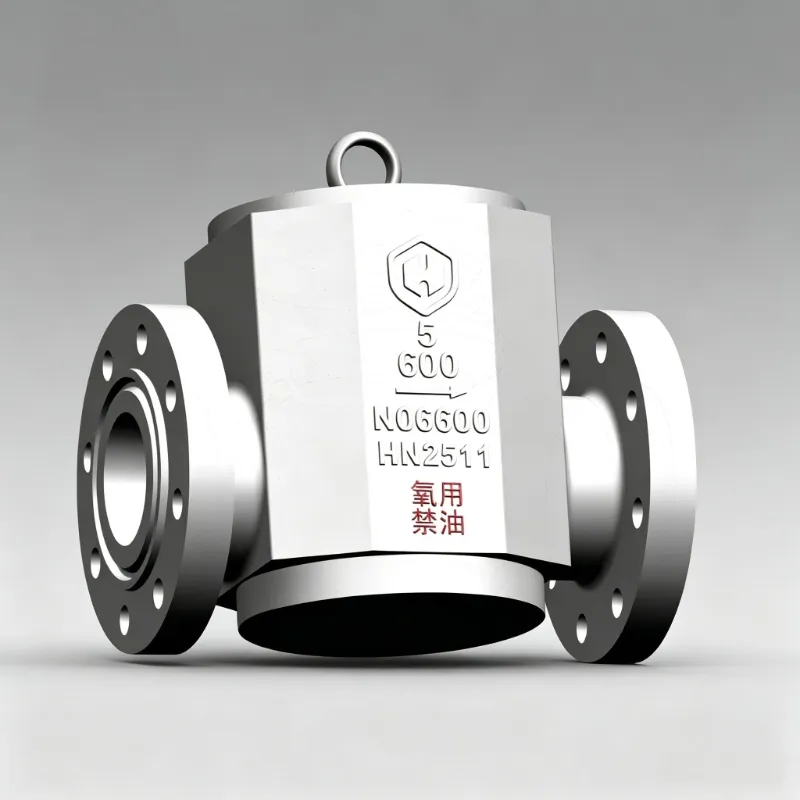

Hanno Valve ผลิตเช็ควาล์วฟอร์จฟรีในประเทศจีนสำหรับการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง เช็ควาล์วแบบสวิงนี้ผลิตด้วยวัสดุ Inconel 600 และออกแบบมาสำหรับบริการออกซิเจน ชิ้นส่วนวาล์วทั้งหมดผ่านการบำบัดล้างไขมันอย่างเข้มงวดก่อนส่งมอบ

การออกแบบวาล์วตรวจสอบสวิงสำหรับการไหลทางเดียว

เช็ควาล์วเป็นวาล์วอัตโนมัติที่ช่วยให้ของไหลไหลไปในทิศทางเดียวและป้องกันการไหลย้อนกลับ

เช็ควาล์วฟอร์จฟรีนี้ใช้แผ่นดิสก์แบบสวิง จานเคลื่อนที่ตามทิศทางของตัวกลางและปิดเมื่อมีการไหลย้อนกลับ ช่วยป้องกันการไหลย้อนกลับในท่อ

วาล์วนี้เหมาะสำหรับการใช้งานที่ต้องการการป้องกันการไหลย้อนกลับสำหรับท่อและอุปกรณ์เชื่อมต่อ

การตีขึ้นรูปฟรีและวัสดุ Inconel 600

วาล์วนี้ผลิตขึ้นโดยใช้เทคโนโลยีการตีขึ้นรูปฟรี เมื่อเปรียบเทียบกับโครงสร้างการหล่อแบบทั่วไป กระบวนการตีขึ้นรูปสามารถให้คุณสมบัติทางกลที่ดีขึ้นและโครงสร้างเกรนที่ละเอียดยิ่งขึ้น

วาล์วใช้ Inconel 600 ซึ่งเป็นโลหะผสมนิกเกิล-โครเมียมที่ใช้สำหรับการใช้งานที่ต้องการความต้านทานการกัดกร่อนและประสิทธิภาพที่อุณหภูมิสูง

ตามข้อกำหนดทางเทคนิคที่ให้มา วัสดุยังอยู่ภายใต้ข้อกำหนดสำหรับองค์ประกอบทางเคมี การอบชุบด้วยความร้อน และโครงสร้างทางโลหะวิทยา

ออกแบบมาสำหรับบริการออกซิเจน

การบริการออกซิเจนให้ความสำคัญกับความสะอาดของส่วนประกอบวาล์วเป็นพิเศษ

สำหรับการใช้งานนี้ ทุกส่วนของวาล์วจะต้องผ่านการขจัดคราบไขมันอย่างเข้มงวด กระบวนการล้างไขมันเป็นส่วนสำคัญในการเตรียมวาล์วสำหรับบริการออกซิเจน

ข้อกำหนดทางเทคนิคที่ให้มายังระบุข้อกำหนดที่เกี่ยวข้องกับความสะอาดสำหรับวาล์วและส่วนประกอบต่างๆ

ข้อมูลจำเพาะทางเทคนิค

1. รายการวัสดุ (BOM)

เลขที่.	ชื่อชิ้นส่วน	วัสดุ
1	ตัววาล์ว	อินโคเนล 600
2	บ่าวาล์ว	อินโคเนล 600+STL
3	แผ่นดิสก์วาล์ว	อินโคเนล 600+STL
4	น็อตหกเหลี่ยม	อินโคเนล 600
5	แหวนรองแบบแบน	อินโคเนล 600
6	คอตเตอร์พิน	อินโคเนล 600
7	ร็อกเกอร์อาร์ม	อินโคเนล 600
8	เดือยพิน	อินโคเนล 625
9	รีเทนเนอร์	อินโคเนล 600
10	แหวนวาล์วล่าง	อินโคเนล 600
11	ปลั๊กวาล์ว	อินโคเนล 600
12	แหวนซีล	RPTFE
13	แหวนปรับ	อินโคเนล 600
14	แหวนวาล์วด้านบน	อินโคเนล 600
15	ฝากระโปรงวาล์ว	อินโคเนล 600
16	อายโบลท์	เอสเอส304
17	สตั๊ดเกลียวเต็ม	อินโคเนล 625
18	น็อตหกเหลี่ยม	อินโคเนล 600
19	ฤดูใบไม้ผลิ	อินโคเนล X750
20	เครื่องหมายห้ามใช้จาระบี	เอสเอส304

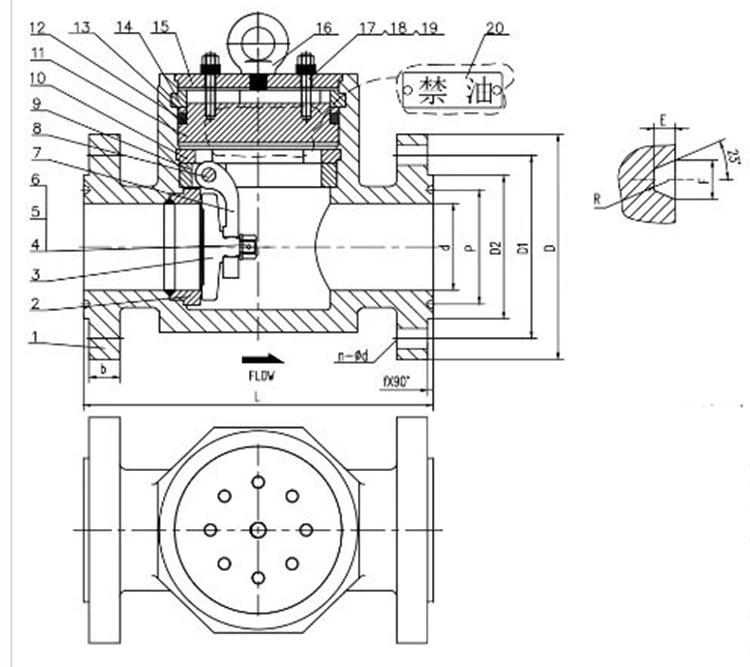

2. ข้อมูลจำเพาะด้านมิติ

หมายเหตุ	d	L	D	D1	D2	P	b	f	n-Φd	E	F	R
5"	127.0	511	330	266.7	210	180.98	44.5	7.92	8-25	7.92	11.91	0.8

มาตรฐานที่ใช้บังคับ

วาล์วได้รับการออกแบบและทดสอบตามมาตรฐานที่ระบุไว้ในเอกสารทางเทคนิคที่ให้มา

เอพีไอ 594

API 594 ถูกระบุเป็นมาตรฐานการออกแบบสำหรับเช็ควาล์วนี้

เอพีไอ 598

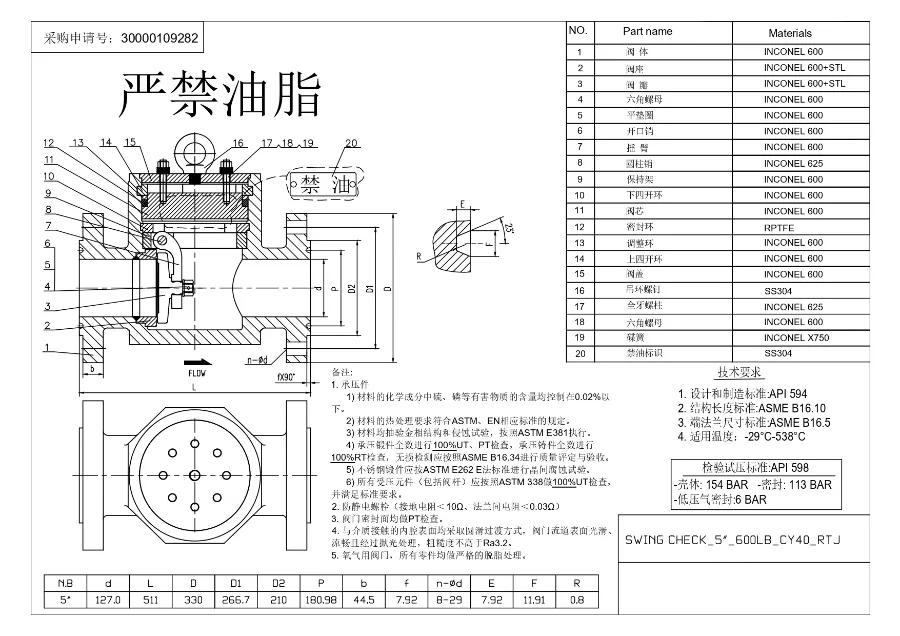

API 598 ระบุไว้สำหรับการตรวจสอบวาล์วและการทดสอบแรงดัน ภาพวาดที่ให้มาระบุแรงดันทดสอบเชลล์ที่ 154 บาร์ แรงดันทดสอบบ่าที่ 113 บาร์ และการทดสอบซีลแรงดันต่ำที่ 6 บาร์

ASME B16.5

ขนาดหน้าแปลนและข้อกำหนดการเชื่อมต่อเป็นไปตาม ASME B16.5 ตามที่ระบุไว้ในเอกสารทางเทคนิค

ASME B16.10

มิติแบบเผชิญหน้าได้รับการออกแบบตาม ASME B16.10

ข้อกำหนดด้านการตรวจสอบและคุณภาพ

ข้อกำหนดทางเทคนิคที่ให้มาของ Hanno Valve ระบุข้อกำหนดการตรวจสอบที่ครอบคลุมถึงวัสดุ ชิ้นส่วนที่มีแรงดัน ส่วนประกอบของตัววาล์ว และการทดสอบขั้นสุดท้าย

ข้อกำหนดประกอบด้วย:

การควบคุมองค์ประกอบทางเคมีสำหรับวัสดุที่ระบุ

การรักษาความร้อนตามข้อกำหนด ASTM และ EN ที่เกี่ยวข้อง

การตรวจสอบโลหะวิทยาตามมาตรฐาน ASTM E381

การตรวจสอบ UT และ PT 100% สำหรับชิ้นส่วนที่มีแรงดันที่ระบุ

การตรวจสอบ RT 100% สำหรับส่วนประกอบวาล์วหล่อที่ระบุ

การทดสอบแรงดันตามข้อกำหนด API 598 ที่ระบุ

ข้อกำหนดประสิทธิภาพการป้องกันไฟฟ้าสถิตย์

การบำบัดล้างไขมันอย่างเข้มงวดสำหรับบริการออกซิเจน

สำหรับประสิทธิภาพในการป้องกันไฟฟ้าสถิต ข้อกำหนดทางเทคนิคจะระบุความต้านทานกราวด์ที่น้อยกว่า 10 Ω และความต้านทานระหว่างหน้าแปลนต่อหน้าแปลนที่น้อยกว่า 0.03 Ω

รายละเอียดการผลิต

ภาพวาดทางเทคนิคระบุวาล์วขนาด 5 นิ้วที่มีเส้นผ่านศูนย์กลางระบุ 127 มม. และขนาดหันหน้าเข้าหากัน 511 มม.

ข้อกำหนดทางเทคนิคที่ให้มายังระบุช่วงอุณหภูมิที่ใช้บังคับเป็น -29°C ถึง 538°C

ข้อกำหนดด้านมิติและทางเทคนิคเหล่านี้เป็นข้อมูลอ้างอิงสำหรับการเลือกทางวิศวกรรม การติดตั้งท่อ และการตรวจสอบ
