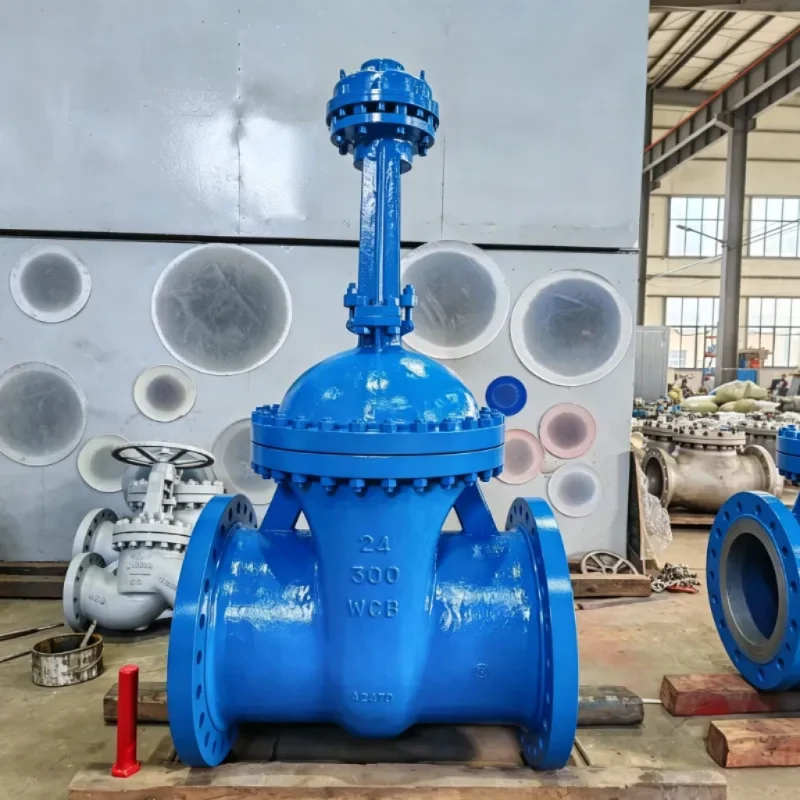

วาล์วประตูเกียร์

คุณสมบัติผลิตภัณฑ์

คู่มือการใช้งานแบบใช้กระปุกเกียร์ช่วย

วัตถุประสงค์หลักของกระปุกเกียร์คือเพื่อลดความพยายามแบบแมนนวลที่จำเป็นในการใช้งานวาล์วประตูขนาดใหญ่ แทนที่จะใช้แรงวงล้อจักรโดยตรงกับกลไกการทำงานของวาล์ว กระปุกเกียร์จะให้ข้อได้เปรียบทางกลไกผ่านการส่งผ่านเกียร์

การกำหนดค่านี้มีประโยชน์อย่างยิ่งเมื่อวาล์วมีขนาดใหญ่หรือมีแรงบิดในการทำงานสูงเกินไปสำหรับการทำงานของพวงมาลัยบังคับโดยตรงในทางปฏิบัติ

การออกแบบวาล์วประตูลิ่ม

กล่องเกียร์ถูกรวมเข้ากับวาล์วประตูลิ่ม ประตูจะเลื่อนเพื่อเปิดหรือปิดไปป์ไลน์ ซึ่งเป็นฟังก์ชันการแยกขั้นพื้นฐานที่คาดหวังจากวาล์วประตู

เมื่อวาล์วเปิดจนสุด ประตูจะถูกยกออกจากช่องทางการไหล เพื่อให้วาล์วทำหน้าที่แยกออกจากกันเต็มรู

ชั้นเรียนขนาดใหญ่และแรงดันสูง

Hanno Valve มีวาล์วประตูกระปุกเกียร์ตั้งแต่ DN150 ถึง DN1400 โดยมีคลาสแรงดันให้เลือกจนถึงคลาส 2500

ช่วงนี้ช่วยให้พิจารณาการกำหนดค่ากระปุกเกียร์สำหรับระบบท่ออุตสาหกรรมที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ซึ่งจำเป็นต้องมีการดำเนินการด้วยตนเอง

หน้าแปลนด้านบน ISO 5210

วาล์วนี้มาพร้อมกับหน้าแปลนด้านบน ISO 5210 สำหรับการอัพเกรดแอคชูเอเตอร์ในอนาคต

หากโครงการเริ่มต้นต้องมีการดำเนินการด้วยตนเอง แต่อาจต้องมีการดำเนินการของแอคชูเอเตอร์ในภายหลัง สามารถพิจารณาอินเทอร์เฟซของแอคชูเอเตอร์ได้ในระหว่างขั้นตอนการเลือกวาล์วและการจัดซื้อ

ข้อมูลจำเพาะทางเทคนิค

วัสดุ ประเภทการเชื่อมต่อ อัตราแรงดัน-อุณหภูมิ และรายละเอียดการกำหนดค่าอื่นๆ ควรได้รับการยืนยันตามข้อกำหนดเฉพาะของวาล์วและข้อกำหนดในการซื้อ

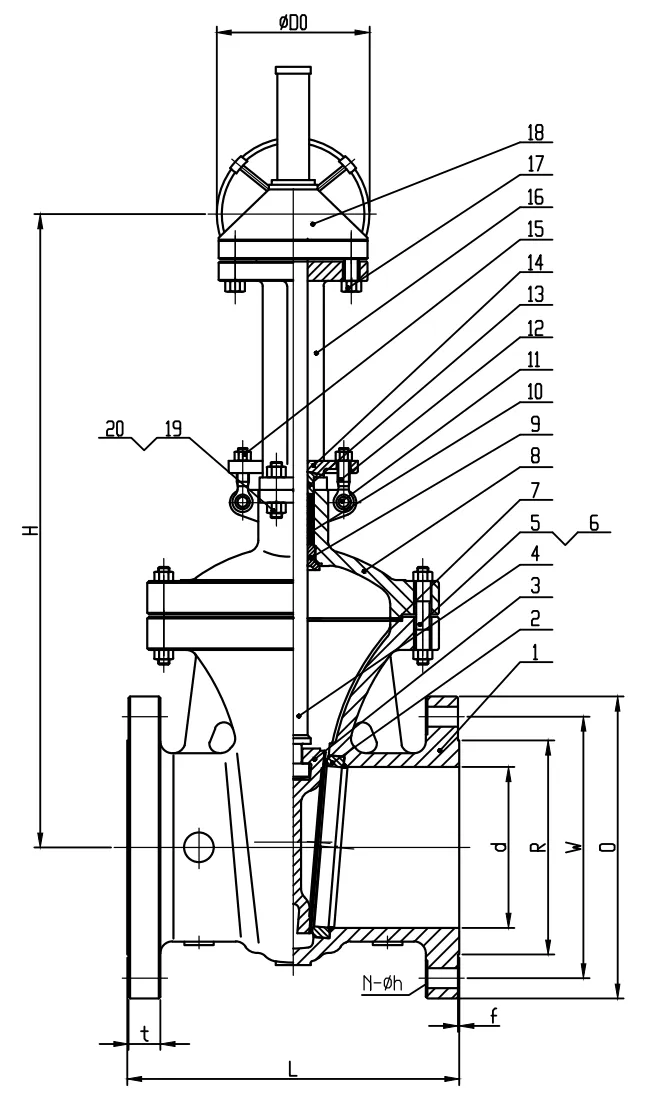

ชิ้นส่วนและวัสดุหลัก

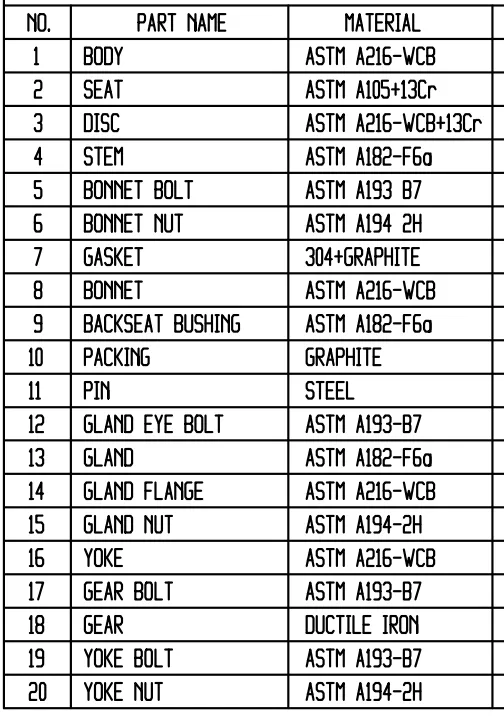

รายการวัสดุต่อไปนี้ขึ้นอยู่กับข้อกำหนดผลิตภัณฑ์ที่มีอยู่สำหรับวาล์วประตูกระปุกเกียร์นี้

ควรตรวจสอบการกำหนดค่าวัสดุกับรูปวาดวาล์วขั้นสุดท้าย ข้อกำหนดทางเทคนิค และใบสั่งซื้อก่อนการผลิต

การใช้งาน

วาล์วประตูกระปุกเกียร์มีไว้สำหรับระบบท่ออุตสาหกรรมที่จำเป็นต้องมีการแยกแบบแมนนวล และแรงบิดในการทำงานของวาล์วทำให้การทำงานของพวงมาลัยโดยตรงไม่สามารถทำได้

ไปป์ไลน์

ท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่อาจต้องใช้แรงบิดในการทำงานที่สูงกว่า กระปุกเกียร์ให้ข้อได้เปรียบทางกลสำหรับการทำงานของวาล์วแบบแมนนวล ดังนั้นจึงเหมาะสำหรับการใช้งานแยกท่อขนาดใหญ่

โรงกลั่น

ระบบท่อของโรงกลั่นใช้วาล์วแยกระหว่างกระบวนการและสายสาธารณูปโภคที่แตกต่างกัน สามารถเลือกการกำหนดค่ากระปุกเกียร์สำหรับวาล์วขนาดใหญ่ซึ่งการทำงานแบบแมนนวลจำเป็นต้องมีข้อได้เปรียบทางกลเพิ่มเติม

โรงไฟฟ้า

ท่อของโรงไฟฟ้าอาจมีวาล์วขนาดใหญ่และมีระดับแรงดันที่สูงกว่า วาล์วประตูกระปุกเกียร์ของ Hanno Valve มีจำหน่ายจนถึงคลาส 2500 สำหรับการใช้งานที่ต้องการระดับแรงดันที่สอดคล้องกัน

ระบบน้ำ

ท่อส่งน้ำขนาดใหญ่อาจใช้วาล์วแยกขนาดเส้นผ่านศูนย์กลางขนาดใหญ่ กระปุกเกียร์สามารถทำให้การทำงานแบบแมนนวลจัดการได้ง่ายขึ้น เมื่อการใช้งานพวงมาลัยโดยตรงต้องใช้แรงบิดในการทำงานจำนวนมาก

มาตรฐานและคุณภาพ

เอพีไอ 600

วาล์วได้รับการออกแบบตามข้อกำหนด API 600 ที่ใช้บังคับกับวาล์วประตูเหล็ก

ASME B16.34

ASME B16.34 ใช้เป็นมาตรฐานการออกแบบสำหรับวาล์ว

เอพีไอ 598

การตรวจสอบวาล์วและการทดสอบแรงดันดำเนินการตาม API 598 ตามที่ระบุไว้สำหรับผลิตภัณฑ์

เอกสารการตรวจสอบ ข้อกำหนดในการทดสอบ และมาตรฐานโครงการเพิ่มเติมควรได้รับการยืนยันตามข้อกำหนดทางเทคนิคของลูกค้า

เกี่ยวกับฮันโน วาล์ว

Hanno Valve ผลิตโดย Zhejiang Hengnuo Valve Manufacturing Co., Ltd. ซึ่งตั้งอยู่ใน Bihu Valve Industry Area, Lishui, Zhejiang, China

Hengnuo มีประสบการณ์มากกว่า 25 ปีในการผลิตวาล์ว บริษัทมีพื้นที่การผลิตประมาณ 18,000 ตารางเมตร และมีพนักงานประมาณ 150 คน รวมถึงช่างเทคนิคอาวุโสมากกว่า 32 คน

ผลิตภัณฑ์หลักของบริษัทได้แก่:

Hengnuo มีโรงหล่อของตัวเองด้วย โรงหล่อใช้เทคโนโลยีทรายเคลือบล่วงหน้าเพื่อผลิตตัวหล่อสำหรับการผลิตวาล์ว

การตั้งค่าการผลิตนี้ช่วยให้บริษัทสามารถรักษาความสามารถในการหล่อของตัวเองโดยเป็นส่วนหนึ่งของกระบวนการผลิตวาล์ว

วิธีการเลือกวาล์วประตูกระปุกเกียร์

1. ยืนยันขนาดวาล์ว

ขั้นแรกให้กำหนดขนาดที่ระบุที่ต้องการ

ช่วงวาล์วประตูกระปุกเกียร์ Hanno Valve ที่มีให้สำหรับผลิตภัณฑ์นี้คือ DN150–DN1400

2. ยืนยันระดับความดัน

ระดับความดันควรตรงกับความต้องการของระบบท่อและข้อกำหนดของโครงการ

ช่วงที่มีอยู่ขยายไปถึงคลาส 2500

3. พิจารณาวิธีการใช้งาน

หากวาล์วมีขนาดใหญ่หรือการทำงานของล้อมือโดยตรงต้องใช้แรงบิดในการทำงานมากเกินไป สามารถพิจารณาการกำหนดค่าที่ทำงานด้วยกระปุกเกียร์ได้

4. ยืนยันมาตรฐานที่ต้องการ

สำหรับโครงการที่ต้องการมาตรฐานวาล์วเฉพาะ ให้ยืนยันว่าใช้ได้กับ API 600, ASME B16.34 และ API 598 หรือไม่

ข้อกำหนดเพิ่มเติมของโครงการควรได้รับการยืนยันก่อนการผลิต

5. พิจารณาการดำเนินการในอนาคต

หากวาล์วสามารถอัพเกรดจากการทำงานแบบแมนนวลไปเป็นการทำงานของแอคทูเอเตอร์ได้ในภายหลัง ให้ยืนยันข้อกำหนดหน้าแปลนด้านบน ISO 5210 ในระหว่างขั้นตอนการเลือก

ต้องการความช่วยเหลือในการเลือกวาล์วใช่ไหม

โปรดติดต่อเราเพื่อขอความช่วยเหลือในการเลือกวาล์วอย่างมืออาชีพ ทีมวิศวกรของเราจะให้คำแนะนำทางเทคนิคและเสนอราคาตามพารามิเตอร์สภาพการทำงานของคุณ

บอกพารามิเตอร์วาล์วของคุณให้เราทราบ

วาล์วประตูกระปุกเกียร์กับวาล์วประตูแบบ Handwheel โดยตรง

ข้อได้เปรียบหลักของการกำหนดค่ากระปุกเกียร์คือข้อได้เปรียบทางกลระหว่างการทำงานแบบแมนนวล ไม่เปลี่ยนฟังก์ชันการแยกพื้นฐานของวาล์วประตู

คำถามที่พบบ่อย

1. เหตุใดจึงต้องใช้กระปุกเกียร์กับวาล์วประตู กล่องเกียร์ส่วนใหญ่จะใช้เมื่อขนาดวาล์ว ระดับความดัน หรือแรงบิดในการทำงานทำให้การทำงานของพวงมาลัยบังคับโดยตรงไม่สามารถทำได้ มันเพิ่มแรงบิดอินพุตเพื่อให้การทำงานแบบแมนนวลง่ายขึ้น

2. มีขนาดและระดับความดันอะไรบ้าง? วาล์วประตูกระปุกเกียร์ Hanno Valve มีจำหน่ายตั้งแต่ DN150 ถึง DN1400 โดยมีคลาสแรงดันสูงถึงคลาส 2500

3. วาล์วใช้วัสดุอะไรบ้าง? โครงสร้างมาตรฐานของเราใช้ ASTM A216-WCB สำหรับตัวถังและ ASTM A182-F6a สำหรับก้าน (ดูรายการทั้งหมดด้านบน) นอกจากนี้ เราสามารถจัดหาวัสดุทางเลือกสำหรับบริการเฉพาะ เช่น LCB/LCC สำหรับอุณหภูมิต่ำ WC6/C5 สำหรับอุณหภูมิสูง และ CF8/CF8M สำหรับการใช้งานที่ทนต่อการกัดกร่อน

4. สามารถอัพเกรดวาล์วเป็นการทำงานของแอคชูเอเตอร์ในภายหลังได้หรือไม่? ใช่. วาล์วมีหน้าแปลนด้านบน ISO 5210 เป็นมาตรฐาน ซึ่งช่วยให้สามารถอัพเกรดแอคชูเอเตอร์ไฟฟ้าหรือนิวแมติกในอนาคตหากข้อกำหนดของโครงการเปลี่ยนแปลง

5. ระยะเวลารอคอยสินค้าโดยทั่วไปคือเท่าไร? สำหรับขนาดมาตรฐานและการกำหนดค่าวัสดุ ระยะเวลารอคอยในการผลิตของเราคือประมาณ 30 วัน สำหรับโลหะผสมพิเศษหรือคำสั่งซื้อเร่งด่วน โปรดยืนยันกับทีมขายของเรา

6. ปฏิบัติตามมาตรฐานการออกแบบใดบ้าง? วาล์วได้รับการออกแบบและผลิตตาม API 600, ASME B16.34 และทดสอบตาม API 598

7. ฉันควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา? เพื่อให้ใบเสนอราคาถูกต้อง โปรดระบุขนาดที่ต้องการ ระดับความดัน สารสื่อ อุณหภูมิในการทำงาน และข้อกำหนดวัสดุพิเศษใดๆ (เช่น LCC, WC6, CF8M) มาตรฐานโครงการและเอกสารที่จำเป็น (เช่น รายงานการทดสอบโรงงาน, NDE) ก็ได้รับการชื่นชมเช่นกัน
