เช็ควาล์ว API: คู่มือปฏิบัติในการเลือก การติดตั้ง และการบำรุงรักษา

ในภาคอุตสาหกรรม เช่น การกลั่นน้ำมัน ปิโตรเคมี และการขนส่งทางท่อ เช็ควาล์วมีบทบาทสำคัญในการป้องกันการไหลย้อนกลับปานกลาง และปกป้องอุปกรณ์ที่สำคัญ เช่น ปั๊มและคอมเพรสเซอร์ ในบรรดามาตรฐานต่างๆ ที่มี ระบบมาตรฐาน API (American Petroleum Institute) ถือเป็นข้อกำหนดทางเทคนิคที่ได้รับการยอมรับอย่างกว้างขวางที่สุดระบบหนึ่งทั่วโลก บทความนี้จะให้คำแนะนำเชิงปฏิบัติซึ่งครอบคลุมเนื้อหาหลักAPI เช็ควาล์วมาตรฐาน เกณฑ์การคัดเลือกที่สำคัญ แนวปฏิบัติที่ดีที่สุดในการติดตั้ง และข้อกำหนดในการทดสอบ

มาตรฐานหลัก: API 594 กับ API 6D

จุดสับสนที่พบบ่อยคือความแตกต่างระหว่าง API 594 และ API 6D พวกเขาจัดการกับสถานการณ์การใช้งานที่แตกต่างกันโดยสิ้นเชิง

API 594 ครอบคลุมเวเฟอร์และเช็ควาล์วแบบดึงที่ใช้ในการวางท่อในกระบวนการผลิต ซึ่งส่วนใหญ่พบในโรงกลั่น โรงงานเคมี และโรงงานนอกชายฝั่งด้านบน ใช้กับการออกแบบดิสก์แบบแผ่นคู่ แผ่นเดียว และแผ่นเอียง โดยมีขนาดตั้งแต่ NPS 2 ถึง NPS 48 และคลาสแรงดันตั้งแต่คลาส 150 ถึง 2500

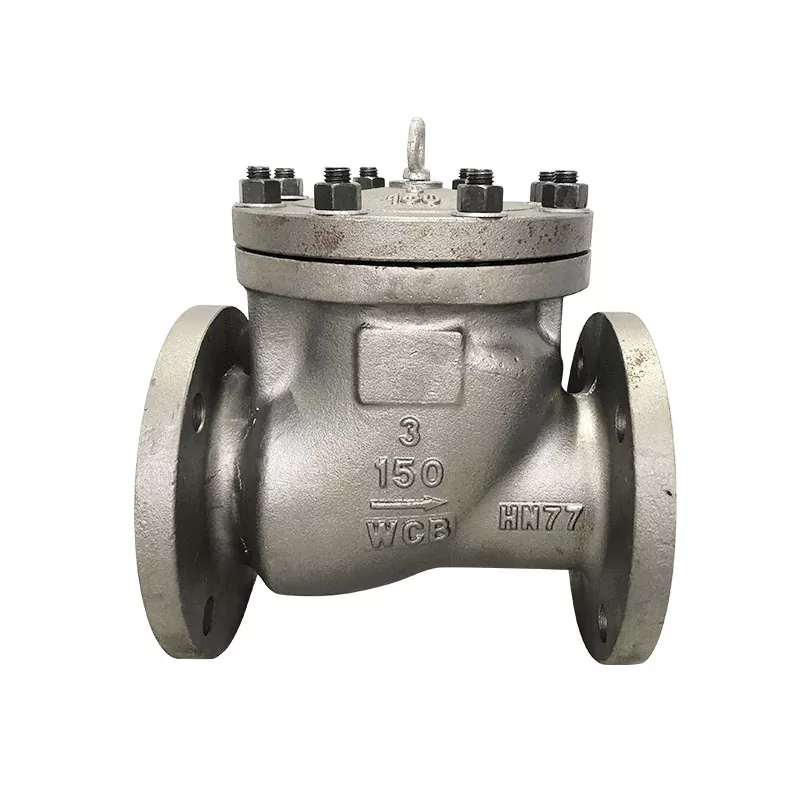

ในทางกลับกัน API 6D เป็นมาตรฐานสำหรับวาล์วไปป์ไลน์ที่ใช้ในระบบส่งกำลังทางไกลที่ขนส่งน้ำมันดิบ ก๊าซธรรมชาติ และผลิตภัณฑ์กลั่น ประกอบด้วยเช็ควาล์วแบบสวิง แบบลูกสูบ และเช็ควาล์วแบบแผ่นคู่ ที่มีขนาดสูงสุดถึง NPS 60 หรือใหญ่กว่า และกำหนดข้อกำหนดการทดสอบที่เข้มงวดยิ่งขึ้น

คำแนะนำในการเลือก: หากโครงการของคุณเกี่ยวข้องกับการวางท่อในโรงงานภายในโรงกลั่นหรือศูนย์เคมี โปรดดู API 594 หากเกี่ยวข้องกับสายส่งที่เชื่อมต่อสถานี จำเป็นต้องมีมาตรฐาน API 6D

Wafer กับ Lug-Type: วิธีเลือก

นี่เป็นหนึ่งในการตัดสินใจบ่อยที่สุดในการเลือกเช็ควาล์ว API 594 ทั้งสองประเภทมีกลไกภายในเหมือนกัน ความแตกต่างอยู่ที่การกำหนดค่าตัวถังและวิธีการติดตั้งเท่านั้น

จุดตัดสินใจสำคัญ: หากปลายท่อมีแผนการขยายในอนาคต หรือหากอุปกรณ์ดาวน์สตรีมต้องการการบำรุงรักษาโดยไม่ต้องปิดระบบ เลือกใช้แบบดึงเท่านั้น สำหรับการกำหนดเส้นทางตามปกติโดยไม่มีข้อกำหนดดังกล่าว ประเภทเวเฟอร์ให้ความประหยัดที่ดีกว่า

พารามิเตอร์ทางเทคนิคที่สำคัญสำหรับการเลือก

ระดับความดันและวัสดุ

เลือกระดับแรงดันที่เหมาะสม (คลาส 150/300/600 ฯลฯ) โดยพิจารณาจากแรงดันและอุณหภูมิในการทำงานสูงสุดของระบบ สำหรับวัสดุตัวถัง A216 WCB (เหล็กกล้าคาร์บอน) เป็นตัวเลือกทั่วไปสำหรับบริการน้ำมันและก๊าซ ในขณะที่ A351 CF8M (สแตนเลส) หรือสแตนเลสดูเพล็กซ์จำเป็นสำหรับตัวกลางที่มีฤทธิ์กัดกร่อน

ความเร็วการไหลและความเร็ววิกฤต

เช็ควาล์วต้องใช้พลังงานจลน์ของของไหลเพียงพอเพื่อเปิดแผ่นดิสก์จนสุด หากความเร็วการไหลต่ำกว่าความเร็ววิกฤติ แผ่นดิสก์จะไม่สามารถเข้าถึงตำแหน่งเปิดได้เต็มที่ จากนั้นจะทำงานในสถานะเปิดบางส่วน ซึ่งจะทำให้การคำนวณแรงดันตกเป็นโมฆะ และอาจทำให้แผ่นดิสก์สั่น—การสั่นอย่างรวดเร็วจนทำให้เบาะนั่งเสียหาย

ในระหว่างการเลือก ให้ตรวจสอบค่า Cv ของผู้ผลิตและข้อมูลความเร็ววิกฤตเสมอเพื่อให้แน่ใจว่าแผ่นดิสก์เปิดได้เต็มที่ที่อัตราการไหลปกติขั้นต่ำ

การป้องกันค้อนน้ำ

เมื่อปั๊มปิดทำงาน คอลัมน์น้ำที่ไหลย้อนกลับในท่อก็หยุดกะทันหันโดยเช็ควาล์ว ทำให้เกิดคลื่นกระแทกแรงดันที่เรียกว่าค้อนน้ำ เช็ควาล์วที่ปิดอย่างรวดเร็วด้วยสปริงช่วยสามารถลดผลกระทบนี้ได้อย่างมีประสิทธิภาพโดยการปิดให้เสร็จสิ้นก่อนที่ความเร็วการไหลย้อนกลับจะพัฒนาอย่างเต็มที่

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

1. ทิศทางการไหล: ลูกศรที่ทำเครื่องหมายไว้บนตัววาล์วจะต้องสอดคล้องกับทิศทางการไหลของท่อ

2. ทิศทางการติดตั้ง: โดยทั่วไปแนะนำให้ใช้เช็ควาล์วสองแผ่น API 594 สำหรับการติดตั้งในแนวนอนหรือการไหลขึ้นในแนวตั้ง ควรหลีกเลี่ยงการติดตั้งการไหลลงในแนวตั้ง เนื่องจากการวางแนวนี้จะเพิ่มน้ำหนักของจานเบรกให้กับสปริงโหลด ซึ่งจะช่วยเร่งการสึกหรอ

3. วาล์วเวเฟอร์: ใช้ปะเก็นหน้าแปลนเต็มหน้าระหว่างการติดตั้ง และขันโบลต์ให้แน่นตามลำดับแรงบิดและค่าที่ผู้ผลิตระบุ แรงบิดมากเกินไปอาจทำให้ตัววาล์วเสียรูปและทำให้เกิดการยึดเกาะของแผ่นดิสก์ได้

4. ส่วนรองรับท่อ: ติดตั้งส่วนรองรับท่ออิสระใกล้กับวาล์ว เพื่อป้องกันไม่ให้น้ำหนักของท่อส่งไปที่ตัววาล์วโดยตรง ซึ่งอาจทำให้เกิดการบิดเบี้ยวได้

มาตรฐานการทดสอบโรงงาน (API 598)

เช็ควาล์ว API จะต้องได้รับการตรวจสอบและทดสอบแรงดันตาม API 598 ก่อนจัดส่ง การทดสอบหลักสามประการคือ:

อัตราการรั่วไหลที่ยอมรับได้จะแตกต่างกันไปตามระดับ เช็ควาล์วที่ยึดด้วยโลหะเป็นไปตามอัตรา B ซึ่งอนุญาตให้มีการรั่วไหลตามที่กำหนดไว้ วาล์วแบบนิ่มต้องมีการรั่วไหลที่มองเห็นได้เป็นศูนย์

แนวทางการบำรุงรักษา

การบำรุงรักษาตามปกติควรเน้นในด้านต่อไปนี้:

• การตรวจสอบเป็นระยะ: ตรวจสอบตัววาล์วว่ามีการกัดกร่อนภายนอกหรือไม่ และการเชื่อมต่อหน้าแปลนเพื่อดูว่ามีรอยรั่วหรือไม่

• การตรวจสอบเสียง: ในระหว่างการทำงาน เสียงคลิกหรือการตอกอย่างต่อเนื่อง (เสียงพูดคุย) บ่งชี้ว่ามีความเร็วการไหลไม่เพียงพอหรือปัญหาเกี่ยวกับขนาดที่อาจเกิดขึ้น

• การกำจัดเศษซาก: ตะกรันเชื่อม สนิม และเศษอื่นๆ ในท่อสามารถติดอยู่ในบริเวณเบาะนั่ง ทำให้เกิดการรั่วไหลภายใน อาจจำเป็นต้องถอดชิ้นส่วนและทำความสะอาดเป็นระยะๆ

• การตรวจสอบสปริง: หากแผ่นดิสก์แสดงการปิดล่าช้าหรือปิดไม่สนิท อาจเกิดความล้าของสปริงได้ และแนะนำให้เปลี่ยนใหม่

การเลือกใช้และเลือกใช้ให้เหมาะสมเช็ควาล์ว APIประเด็นสำคัญห้าประการเกี่ยวข้องกับ: การทำความเข้าใจแอปพลิเคชันของคุณ (API 594 กับ API 6D), การเลือกรูปแบบการติดตั้งที่เหมาะสม (เวเฟอร์เทียบกับตัวดึง), การตรวจสอบความเร็วการไหลเพื่อให้แน่ใจว่าเปิดได้เต็มที่, ปฏิบัติตามโปรโตคอลการทดสอบที่เข้มงวด และดำเนินการบำรุงรักษาตามปกติ การปฏิบัติตามแนวทางที่เป็นระบบนี้ทำให้มั่นใจได้ถึงประสิทธิภาพในระยะยาวและเชื่อถือได้แม้ในสภาวะทางอุตสาหกรรมที่มีความต้องการมากที่สุด
