กระบวนการตีขึ้นรูปฟรีของเช็ควาล์ว Inconel 600

Inconel 600 เป็นโลหะผสมนิกเกิล-โครเมียมที่ขึ้นชื่อในด้านความต้านทานการเกิดออกซิเดชันที่อุณหภูมิสูง ความต้านทานการกัดกร่อน และคุณสมบัติทางกลที่มั่นคงได้ดี เนื่องจากคุณลักษณะเหล่านี้ จึงมีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง เช่น อุปกรณ์แปรรูปทางเคมี ระบบบำบัดความร้อน และการใช้งานท่อที่อุณหภูมิสูง

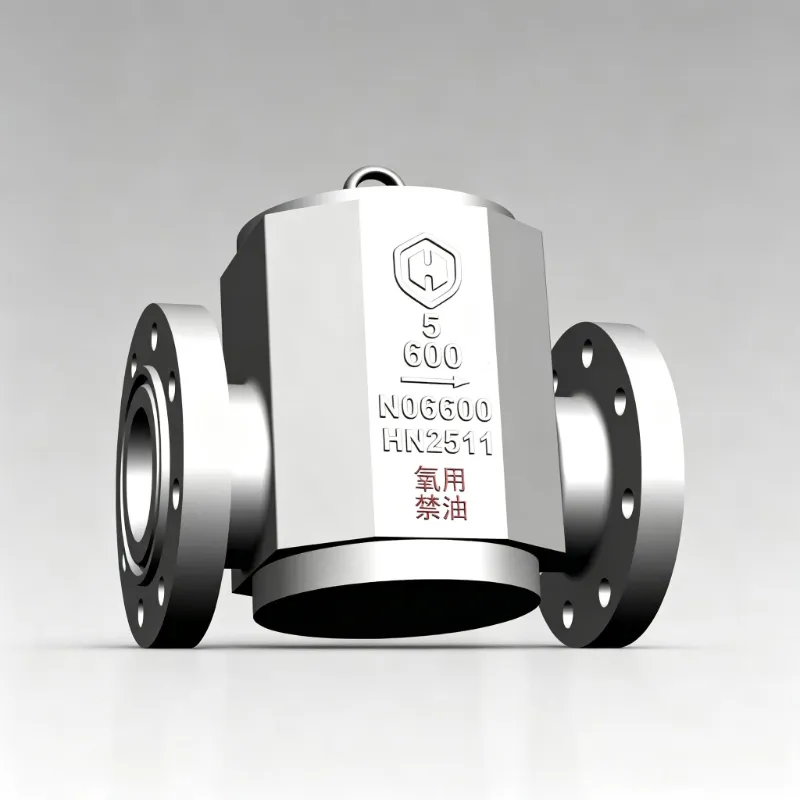

หนึ่งอินโคเนล 600 เช็ควาล์วได้รับการออกแบบมาเพื่อป้องกันการไหลย้อนกลับในระบบท่อและรักษาทิศทางการไหลที่ถูกต้องของตัวกลาง สำหรับการใช้งานที่เกี่ยวข้องกับอุณหภูมิสูงหรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ตัววาล์วต้องการประสิทธิภาพของวัสดุที่เชื่อถือได้และความสมบูรณ์ของโครงสร้าง การตีขึ้นรูปฟรีมักใช้สำหรับการผลิตส่วนประกอบวาล์วโลหะผสมสูง เนื่องจากสามารถปรับปรุงความหนาแน่นของวัสดุและปรับโครงสร้างโลหะภายในให้เหมาะสมได้

ลักษณะของวัสดุ Inconel 600 สำหรับการตีวาล์ว

Inconel 600 ประกอบด้วยนิกเกิล โครเมียม และเหล็กเป็นหลัก ปริมาณนิกเกิลสูงให้ความต้านทานการกัดกร่อน ในขณะที่โครเมียมช่วยเพิ่มความต้านทานการเกิดออกซิเดชันในสภาวะที่มีอุณหภูมิสูง อย่างไรก็ตาม เมื่อเปรียบเทียบกับเหล็กกล้าทั่วไป โลหะผสมที่มีนิกเกิลเป็นองค์ประกอบหลักจะมีลักษณะการตีขึ้นรูปที่แตกต่างกัน ซึ่งต้องมีการควบคุมกระบวนการอย่างระมัดระวัง

ความต้านทานสูงต่อการเสียรูป

Inconel 600 มีความต้านทานการเสียรูปค่อนข้างสูงในระหว่างการทำงานที่ร้อน การควบคุมอุณหภูมิการตีขึ้นรูปอย่างเหมาะสมเป็นสิ่งจำเป็นเพื่อลดภาระการตีขึ้นรูปและรับประกันการเสียรูปสม่ำเสมอทั่วทั้งวัสดุ

ค่าการนำความร้อนต่ำ

เนื่องจากโลหะผสมที่มีนิกเกิลเป็นหลักมีค่าการนำความร้อนต่ำกว่าเมื่อเทียบกับวัสดุเหล็กหลายชนิด กระบวนการทำความร้อนจึงต้องเพิ่มอุณหภูมิที่ควบคุมได้ เพื่อลดความเครียดจากความร้อนที่เกิดจากความร้อนที่ไม่สม่ำเสมอ

ข้อกำหนดสำหรับการตีเครื่องแบบ

เนื่องจากเป็นส่วนประกอบที่มีแรงดัน ตัววาล์วจึงต้องมีความต่อเนื่องทางโครงสร้างที่ดี การตีขึ้นรูปอย่างอิสระอย่างเหมาะสมจะช่วยปรับแต่งโครงสร้างภายในและปรับปรุงความสอดคล้องโดยรวมของชิ้นส่วนที่ตีขึ้นรูป

กระบวนการผลิตเช็ควาล์ว Inconel 600 โดยการตีขึ้นรูปฟรี

1. การตรวจสอบและเตรียมวัตถุดิบ

ก่อนที่จะทำการปลอม วัตถุดิบ Inconel 600 จะได้รับการตรวจสอบเพื่อยืนยันเกรดวัสดุ องค์ประกอบทางเคมี และคุณภาพพื้นผิว จากนั้น วัสดุที่ผ่านการรับรองจะถูกตัดตามขนาดการตีขึ้นรูปที่ต้องการ โดยเหลือค่าเผื่อการตัดเฉือนที่เพียงพอสำหรับกระบวนการต่อไป

2. กระบวนการทำความร้อน

ก่อนการตีขึ้นรูปอิสระ บิลเล็ต Inconel 600 จะถูกให้ความร้อนภายใต้สภาวะที่ได้รับการควบคุมเพื่อให้ได้พลาสติกที่เหมาะสมสำหรับการเสียรูป กระบวนการทำความร้อนต้องทำให้อุณหภูมิสม่ำเสมอทั่วทั้งวัสดุ ขณะเดียวกันก็หลีกเลี่ยงเวลาในการจับยึดที่อุณหภูมิสูงมากเกินไป

ข้อควรพิจารณาที่สำคัญระหว่างการให้ความร้อน ได้แก่:

• ควบคุมอัตราการทำความร้อนเพื่อลดความเครียดจากความร้อน
• การกระจายอุณหภูมิสม่ำเสมอภายในบิลเล็ต
• หลีกเลี่ยงการเจริญเติบโตของเมล็ดมากเกินไปที่เกิดจากการให้ความร้อนเป็นเวลานาน

3. การตีขึ้นรูปและการขึ้นรูปฟรี

กระบวนการตีขึ้นรูปอิสระจะค่อยๆ สร้างรูปร่างพื้นฐานของตัวเช็ควาล์ว Inconel 600 ผ่านการดำเนินการเปลี่ยนรูปหลายครั้ง การตีขึ้นรูปแบบอิสระนั้นแตกต่างจากการตีขึ้นรูปตรงที่ใช้เครื่องมือการตีขึ้นรูปทั่วไป และให้ความยืดหยุ่นที่มากกว่าสำหรับส่วนประกอบขนาดใหญ่หรือแบบกำหนดเอง

อารมณ์เสีย

การพลิกคว่ำจะบีบอัดแท่งเหล็กตามทิศทางตามแนวแกน เพิ่มพื้นที่หน้าตัดและปรับปรุงความแน่นของวัสดุ การดำเนินการนี้ช่วยลดการหลวมภายในและปรับปรุงโครงสร้างการปลอมแปลง

การวาดภาพออก

การดึงออกจะเปลี่ยนความยาวและรูปร่างหน้าตัดของบิลเล็ต การควบคุมการเสียรูปอย่างเหมาะสมจะช่วยสร้างรูปแบบการไหลของโลหะอย่างต่อเนื่องภายในตัววาล์วหลอม

การเจาะและการขยายรู

สำหรับตัวเช็ควาล์วที่มีทางไหลภายใน สามารถใช้การเจาะและการขยายรูเพื่อสร้างโครงสร้างพื้นฐานภายในในขณะที่ยังคงค่าเผื่อการตัดเฉือนสำหรับการประมวลผลขั้นสุดท้าย

การปรับการตีขั้นสุดท้าย

หลังจากการฟอร์จหลายครั้ง ตัวฟอร์จจะถูกปรับเพื่อให้ได้รูปทรงและขนาดโดยรวมที่ต้องการก่อนการตัดเฉือน

การรักษาความร้อนหลังจากการตีขึ้นรูป

หลังจากการตีขึ้นรูปอิสระ การตีขึ้นรูปเช็ควาล์ว Inconel 600 มักจะได้รับการบำบัดด้วยความร้อนเพื่อปรับปรุงความเสถียรของโครงสร้างและบรรเทาความเค้นตกค้างที่เกิดขึ้นระหว่างการเสียรูป

วัตถุประสงค์หลักของการบำบัดความร้อน ได้แก่ :

• การปรับปรุงความสม่ำเสมอของโครงสร้าง
• ลดความเค้นตกค้างจากการตีขึ้นรูป
• เสริมสร้างความมั่นคงในระหว่างเงื่อนไขการบริการ

กระบวนการบำบัดความร้อนจำเพาะขึ้นอยู่กับความต้องการของผลิตภัณฑ์ สภาพวัสดุ และสภาพแวดล้อมการใช้งาน

กระบวนการตัดเฉือนของตัววาล์วฟอร์จ

หลังจากการตีขึ้นรูปและการบำบัดความร้อน ตัววาล์ว Inconel 600 ต้องใช้เครื่องจักรที่มีความแม่นยำเพื่อให้ได้ขนาดและประสิทธิภาพการซีลที่ออกแบบไว้

การดำเนินการตัดเฉือนโดยทั่วไป ได้แก่:

• การกลึงภายนอกตัววาล์ว
• การตัดเฉือนทางไหล
• การกลึงพื้นผิวการซีล
• การตัดเฉือนปลายการเชื่อมต่อ
• การประมวลผลมิติสุดท้าย

เนื่องจาก Inconel 600 ถือเป็นโลหะผสมที่ตัดเฉือนได้ยาก เครื่องมือตัดที่เหมาะสมและพารามิเตอร์การตัดเฉือนที่เหมาะสมจึงจำเป็นเพื่อรักษาประสิทธิภาพการประมวลผลและคุณภาพพื้นผิว

การตรวจสอบคุณภาพของเช็ควาล์วฟอร์จ Inconel 600

เนื่องจากเป็นส่วนประกอบวาล์วรับแรงดัน เช็ควาล์ว Inconel 600 จึงจำเป็นต้องมีการตรวจสอบคุณภาพอย่างเข้มงวดตลอดการผลิต

การทดสอบองค์ประกอบทางเคมี

การวิเคราะห์ทางเคมีดำเนินการเพื่อยืนยันว่าองค์ประกอบของวัสดุตรงตามข้อกำหนดของข้อกำหนดจำเพาะโลหะผสม Inconel 600

การทดสอบแบบไม่ทำลาย

วิธีการทดสอบแบบไม่ทำลายทั่วไป ได้แก่:

• การทดสอบอัลตราโซนิก (UT)
• การทดสอบการแทรกซึมของของเหลว (PT)

การตรวจสอบเหล่านี้ช่วยระบุความไม่ต่อเนื่องภายในและข้อบกพร่องที่พื้นผิว

การตรวจสอบมิติ

ขนาดที่สำคัญของตัววาล์วปลอมแปลงได้รับการตรวจสอบตามแบบทางวิศวกรรมเพื่อให้แน่ใจว่าการประกอบและการทำงานที่เหมาะสม

การทดสอบแรงดัน

เช็ควาล์วที่เสร็จสมบูรณ์ได้รับการทดสอบแรงดันเพื่อตรวจสอบความต้านทานแรงดันและประสิทธิภาพการปิดผนึกก่อนส่งมอบ

ข้อดีของการตีขึ้นรูปฟรีสำหรับการผลิตเช็ควาล์ว Inconel 600

ปรับปรุงการใช้วัสดุ

การตีขึ้นรูปฟรีช่วยให้วัสดุเข้าใกล้รูปร่างวาล์วขั้นสุดท้าย ลดค่าเผื่อการตัดเฉือนที่ไม่จำเป็น และปรับปรุงการใช้วัสดุ

โครงสร้างภายในที่ดีขึ้น

การเสียรูปของพลาสติกในระหว่างการตีขึ้นรูปช่วยปรับปรุงความแน่นของวัสดุและส่งเสริมโครงสร้างภายในที่ต่อเนื่องมากขึ้น

เหมาะสำหรับชิ้นส่วนที่ปรับแต่งเองและขนาดใหญ่

เนื่องจากการตีขึ้นรูปฟรีไม่ได้จำกัดอยู่ที่แม่พิมพ์แบบตายตัว จึงให้ความยืดหยุ่นในการผลิตตัววาล์วขนาดพิเศษและส่วนประกอบโลหะผสมสูง

บทสรุป

การผลิตเช็ควาล์ว Inconel 600 แบบตีขึ้นรูปฟรีเกี่ยวข้องกับกระบวนการควบคุมหลายอย่าง รวมถึงการตรวจสอบวัตถุดิบ การทำความร้อน การตีขึ้นรูป การอบชุบด้วยความร้อน การตัดเฉือน และการทดสอบขั้นสุดท้าย แต่ละขั้นตอนมีอิทธิพลต่อคุณภาพและความน่าเชื่อถือในการบริการของวาล์วสำเร็จรูป

ด้วยการควบคุมกระบวนการตีขึ้นรูปอย่างเหมาะสม เช็ควาล์ว Inconel 600 สามารถใช้ประโยชน์จากวัสดุโลหะผสมนิกเกิลได้อย่างเต็มที่ และให้ประสิทธิภาพที่มั่นคงสำหรับการใช้งานทางอุตสาหกรรมที่มีอุณหภูมิสูง มีฤทธิ์กัดกร่อน และมีความต้องการสูง
