เหตุใดวาล์วประตูแบบแฮนด์วีลจึงยังคงเป็นตัวเลือกที่เชื่อถือได้สำหรับการแยกท่อทางอุตสาหกรรม

เชิงนามธรรม: แฮนด์วีลเกทวาล์วยังคงเป็นโซลูชันในทางปฏิบัติสำหรับการแยกท่อเนื่องจากเป็นการผสมผสานระหว่างโครงสร้างทางกลที่ไม่ซับซ้อน การทำงานแบบแมนนวล การปิดผนึกที่มั่นคง และความยืดหยุ่นในการใช้งานในวงกว้างฮันโนนำเสนอโซลูชันวาล์วที่ทนทานซึ่งออกแบบมาสำหรับระบบท่อทางอุตสาหกรรมและทางแพ่ง ด้วยการกำหนดค่าวัสดุและความสามารถในการผลิตที่เหมาะกับสภาพแวดล้อมการบริการที่มีความต้องการสูง คู่มือนี้จะอธิบายวิธีการทำงานของ Handwheel Gate Valves ข้อดีที่สำคัญ ข้อกำหนดในการติดตั้ง แนวทางปฏิบัติในการบำรุงรักษา และปัจจัยที่ผู้ซื้อควรพิจารณาเมื่อเลือกซัพพลายเออร์วาล์วที่เชื่อถือได้

สารบัญ

• แฮนด์วีลเกทวาล์ว คืออะไร?
• วาล์วประตู Handwheel ทำงานอย่างไร?
• ประโยชน์หลักคืออะไร?
• วัสดุใดบ้างที่ใช้กันทั่วไป?
• วาล์วประตู Handwheel ใช้ที่ไหน?
• คุณควรเลือกวาล์วที่ถูกต้องอย่างไร?
• ข้อกำหนดในการติดตั้งและบำรุงรักษามีอะไรบ้าง?
• แฮนด์วีลเกทวาล์ว เปรียบเทียบกับตัวเลือกอื่น ๆ ได้อย่างไร
• คำถามที่พบบ่อย

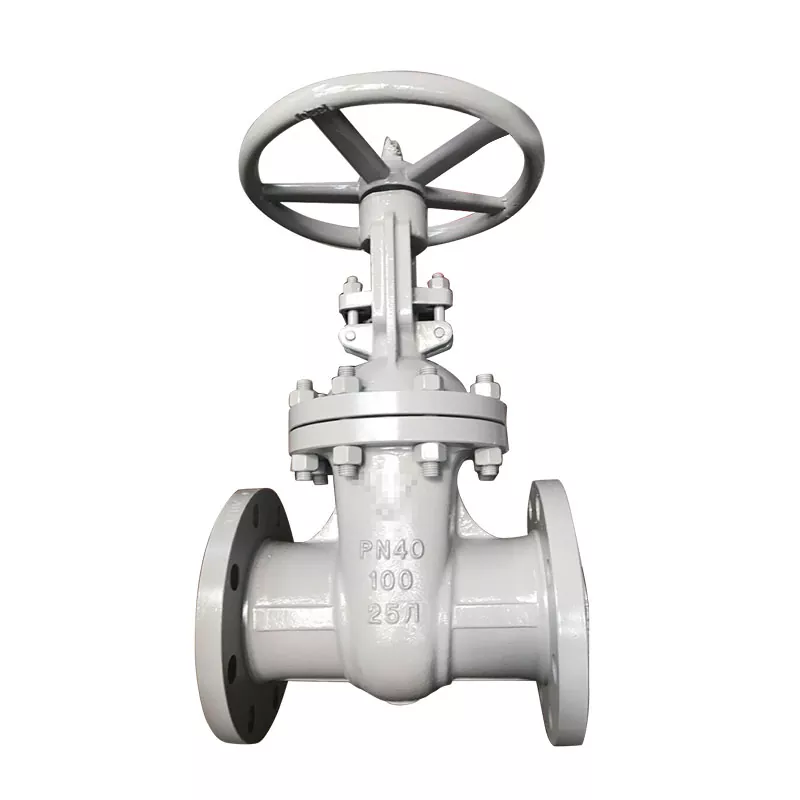

แฮนด์วีลเกทวาล์ว คืออะไร?

แฮนด์วีลเกทวาล์วเป็นวาล์วแยกที่ทำงานด้วยตนเองซึ่งใช้ล้อหมุนเพื่อเคลื่อนก้านวาล์วและยกหรือลดประตู เมื่อประตูถูกยกออกจากที่นั่ง ท่อจะเปิดออกและตัวกลางสามารถผ่านไปได้ เมื่อประตูเคลื่อนเข้าใกล้ที่นั่ง ทางเดินจะปิดลง

ต่างจากวาล์วควบคุมที่ออกแบบมาเพื่อการปรับการไหลอย่างต่อเนื่อง วาล์วประตูมีจุดประสงค์หลักสำหรับบริการแบบเปิดหรือปิดเต็มที่ หลักการทำงานนี้ทำให้มีประโยชน์อย่างยิ่งในกรณีที่การแยกไปป์ไลน์ที่เชื่อถือได้มีความสำคัญมากกว่าความสามารถในการควบคุมปริมาณ

จากข้อมูลผลิตภัณฑ์ของ Hanno วาล์วประตูหมุนด้วยมือมีโครงสร้างที่ค่อนข้างเรียบง่ายและวิธีการใช้งานแบบแมนนวล ทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมและงานโยธาต่างๆ

วาล์วประตู Handwheel ทำงานอย่างไร?

หลักการทำงานค่อนข้างตรงไปตรงมา การหมุนวงล้อจักรจะแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นของก้าน จากนั้นก้านจะเคลื่อนประตูในแนวตั้งจนกว่าประตูจะถึงตำแหน่งเปิดหรือปิดที่ต้องการ

1. การหมุนวงล้อ:ผู้ปฏิบัติงานหมุนวงล้อจักรด้วยตนเอง
2. การเคลื่อนไหวของก้าน:ก้านจะเคลื่อนที่ตามทิศทางการหมุน
3. การเคลื่อนไหวของประตู:ประตูเลื่อนขึ้นหรือลงภายในตัววาล์ว
4. การแยกกระแส:ประตูแยกหรือสัมผัสกับบ่าวาล์ว
5. ตำแหน่งสุดท้าย:วาล์วยังคงเปิดจนสุดหรือปิดสนิทในระหว่างการให้บริการตามปกติ

สำหรับการใช้งานมาตรฐาน Hanno ระบุการหมุนตามเข็มนาฬิกาเพื่อปิดและการหมุนทวนเข็มนาฬิกาเพื่อเปิด คำแนะนำผลิตภัณฑ์ของบริษัทยังเน้นย้ำว่าไม่ควรใช้วาล์วประตูเพื่อควบคุมปริมาณ

ประโยชน์หลักของวาล์วประตู Handwheel คืออะไร?

ความนิยมอย่างต่อเนื่องของวาล์วประตู Handwheel ส่วนใหญ่เกี่ยวข้องกับความเรียบง่ายทางกลและฟังก์ชันการแยกที่เชื่อถือได้ สำหรับสิ่งอำนวยความสะดวกที่ไม่จำเป็นต้องสั่งงานด้วยไฟฟ้าหรือนิวแมติก การทำงานแบบแมนนวลยังสามารถลดความซับซ้อนของระบบได้อีกด้วย

ฮันโน อธิบายว่า Handwheel Gate Valves นำเสนอโครงสร้างที่เรียบง่าย การควบคุมด้วยตนเอง ประสิทธิภาพการปิดผนึกที่มั่นคง และความเหมาะสมสำหรับการใช้งานที่หลากหลาย

วัสดุใดบ้างที่ใช้กันทั่วไป?

การเลือกใช้วัสดุมีอิทธิพลโดยตรงต่อความทนทานของวาล์ว ประสิทธิภาพการซีล ความต้านทานการกัดกร่อน และความเหมาะสมสำหรับตัวกลางและสภาวะการทำงานที่แตกต่างกัน ดังนั้นผู้ซื้อควรประเมินข้อมูลจำเพาะของวัสดุที่สมบูรณ์ แทนที่จะเลือกวาล์วตามขนาดที่ระบุเท่านั้น

ตัวอย่างเช่น การกำหนดค่าวาล์วประตู Handwheel Gate Valve ของ Hanno แสดงรายการตัวถัง 25 ลิตร, พื้นผิวเบาะนั่ง 13Cr, ก้าน 2Cr13, ปะเก็นกราไฟท์ 304 บวก, การบรรจุกราไฟท์แบบขยาย, ตลับลูกปืน GCr15, น็อตก้านทองเหลือง และวงล้อมือ QT400

สำหรับการจัดซื้อจริง ควรตรวจสอบข้อกำหนดเฉพาะของวัสดุขั้นสุดท้ายโดยเทียบกับความดัน อุณหภูมิ ตัวกลาง สภาพการกัดกร่อนของโครงการ มาตรฐานที่ใช้บังคับ และรูปวาดวาล์วที่ได้รับอนุมัติ

วาล์วประตู Handwheel ใช้ที่ไหน?

เนื่องจากส่วนใหญ่เป็นอุปกรณ์แยกออกจากกัน Handwheel Gate Valves จึงสามารถรวมเข้ากับระบบท่อส่งจำนวนมากได้ ซึ่งผู้ปฏิบัติงานต้องการวิธีที่ตรงไปตรงมาในการหยุดหรือฟื้นฟูการไหล

• ปิโตรเลียมและการกลั่น:การแยกท่อและการปิดระบบกระบวนการ
• การแปรรูปทางเคมี:การแยกกระบวนการและสายสาธารณูปโภคที่เข้ากันได้
• การผลิตไฟฟ้า:รองรับการแยกน้ำ ไอน้ำ และระบบสาธารณูปโภค
• น้ำและน้ำเสีย:การแยกสายหลักและอุปกรณ์
• การผลิตภาคอุตสาหกรรม:การแยกไปป์ไลน์กระบวนการด้วยตนเอง
• ระบบโยธาทั่วไป:การใช้งานที่การปิดไปป์ไลน์ด้วยตนเองก็เพียงพอแล้ว

กลุ่มผลิตภัณฑ์วาล์วประตูที่กว้างขึ้นของ Hanno มีไว้สำหรับอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม เคมี ยา ปุ๋ย การผลิตกระแสไฟฟ้า น้ำและน้ำเสีย การเดินเรือ โลหะวิทยา และการใช้งานด้านพลังงาน

คุณควรเลือกวาล์วที่ถูกต้องอย่างไร?

การเลือกวาล์วประตูแบบ Handwheel ควรเริ่มต้นด้วยสภาพการใช้งานมากกว่าราคาเพียงอย่างเดียว วาล์วที่เหมาะสมทางเทคนิคสามารถปรับปรุงความน่าเชื่อถือในการให้บริการและลดความเสี่ยงในการบำรุงรักษาตลอดอายุการใช้งานของอุปกรณ์

1. กำหนดขนาดที่ระบุ:จับคู่ขนาดวาล์วกับข้อกำหนดของท่อและการเชื่อมต่อ
2. ยืนยันระดับแรงดัน:เลือกระดับแรงดันที่เหมาะสมกับสภาวะการทำงานสูงสุดของระบบ
3. ประเมินอุณหภูมิ:พิจารณาทั้งอุณหภูมิการทำงานปกติและสูงสุด/ต่ำสุด
4. ระบุสื่อ:ตรวจสอบความเข้ากันได้กับน้ำ น้ำมัน แก๊ส สารเคมี ไอน้ำ หรือสื่ออื่นๆ
5. เลือกตัวถังและวัสดุตกแต่ง:พิจารณาถึงการกัดกร่อน การกัดเซาะ อุณหภูมิ และข้อกำหนดทางกล
6. ตรวจสอบประเภทการเชื่อมต่อ:ยืนยันว่าจำเป็นต้องมีการเชื่อมต่อแบบหน้าแปลน เชื่อมแบบชน เกลียว หรือการเชื่อมต่อแบบอื่น
7. ตรวจสอบแรงบิดในการทำงาน:วาล์วขนาดใหญ่หรือแรงดันต่างสูงอาจต้องใช้กระปุกเกียร์มากกว่าการใช้งานด้วยตนเองโดยตรง
8. ยืนยันมาตรฐานที่ใช้บังคับ:ตรวจสอบข้อกำหนดของโครงการและมาตรฐานการออกแบบ การทดสอบ และการรับรองที่จำเป็น

ประเด็นสุดท้ายนี้มีความสำคัญอย่างยิ่งต่อการจัดซื้อจัดจ้างทางอุตสาหกรรม นอกจากนี้ ฮันโนยังผลิตวาล์วประตูที่ทำงานด้วยกระปุกเกียร์สำหรับวาล์วขนาดใหญ่ ซึ่งการใช้งานพวงมาลัยโดยตรงอาจต้องใช้แรงคนมากเกินไป กลุ่มผลิตภัณฑ์วาล์วประตูกระปุกเกียร์ที่เผยแพร่ครอบคลุม DN150–DN1400 และคลาสแรงดันจนถึงคลาส 2500

ข้อกำหนดในการติดตั้งและบำรุงรักษามีอะไรบ้าง?

การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพการซีลและลดปัญหาการทำงานที่ไม่จำเป็น ก่อนการติดตั้ง ควรทำความสะอาดห้องวาล์วและพื้นผิวซีลเพื่อขจัดสิ่งสกปรก ทราย และสิ่งปนเปื้อนอื่นๆ

รายการตรวจสอบการติดตั้ง

• ตรวจสอบรุ่นวาล์วและขนาดการเชื่อมต่อ
• ยืนยันการวางแนวการติดตั้งที่จำเป็น
• ทำความสะอาดพื้นผิวซีลก่อนประกอบ
• ขันสลักเกลียวเชื่อมต่อให้แน่นเท่ากัน
• ตรวจสอบการบีบอัดบรรจุภัณฑ์โดยไม่ป้องกันการเคลื่อนตัวของก้านได้อย่างราบรื่น
• เว้นระยะห่างเพียงพอสำหรับการใช้งานและการบำรุงรักษาวงล้อจักร
• ปฏิบัติตามคำแนะนำของผู้ผลิตสำหรับวาล์วที่ติดตั้งกลไกการส่งกำลัง

ฮันโนแนะนำเป็นพิเศษให้หลีกเลี่ยงการชนหรือการใช้วงล้อจักรอย่างไม่เหมาะสม และรักษาพื้นที่ให้เพียงพอสำหรับการใช้งาน สำหรับวาล์วที่ทำงานบ่อย คำแนะนำแนะนำให้หล่อลื่นอย่างน้อยเดือนละครั้ง

การตรวจสอบเป็นประจำควรเน้นไปที่สภาพการบรรจุ การเคลื่อนตัวของก้าน การรั่วไหล ความสมบูรณ์ของวงล้อจักร การเชื่อมต่อหน้าแปลน และความต้านทานในการทำงานที่ผิดปกติ หากต้องใช้แรงมากเกินไป ผู้ปฏิบัติงานควรตรวจสอบสาเหตุแทนการใช้แถบขยายหรือเครื่องมือชั่วคราวอื่นๆ

แฮนด์วีลเกทวาล์ว เปรียบเทียบกับตัวเลือกอื่น ๆ ได้อย่างไร

ประเภทของวาล์วที่ดีที่สุดขึ้นอยู่กับฟังก์ชันที่ต้องการ วาล์วประตูหมุนมีความเหมาะสมอย่างยิ่งเมื่อข้อกำหนดหลักคือการแยกเดี่ยวที่เชื่อถือได้ แทนที่จะควบคุมการไหลอย่างต่อเนื่อง

ดังนั้นไม่ควรเลือกเกทวาล์วเพียงเพราะมีราคาถูกหรือคุ้นเคย คำถามสำคัญคือหลักการทำงานของวาล์วตรงกับฟังก์ชันไปป์ไลน์จริงหรือไม่

คำถามที่พบบ่อยเกี่ยวกับวาล์วประตู Handwheel

1. Handwheel Gate Valves ส่วนใหญ่ใช้สำหรับทำอะไร?

ส่วนใหญ่จะใช้ในการเปิดหรือปิดการไหลของไปป์ไลน์อย่างเต็มที่ โดยปกติแล้วไม่ได้มีไว้สำหรับการควบคุมปริมาณหรือการควบคุมการไหลอย่างต่อเนื่อง

2. Handwheel Gate Valves สามารถทำงานได้โดยไม่ต้องใช้ไฟฟ้าหรือไม่?

ใช่. การกำหนดค่าแบบควบคุมด้วยมือหมุนแบบมาตรฐานใช้การดำเนินการทางกลไกแบบแมนนวล ดังนั้นโดยปกติจึงไม่ต้องใช้แหล่งพลังงานไฟฟ้าภายนอก

3. คุณจะหมุนวงล้อจักรเพื่อปิดวาล์วประตูด้วยวิธีใด?

สำหรับการกำหนดค่า Hanno การหมุนตามเข็มนาฬิกาจะปิดวาล์ว และการหมุนทวนเข็มนาฬิกาจะเปิดขึ้น ตรวจสอบคู่มือการใช้งานที่มาพร้อมกับวาล์วเฉพาะเสมอ

4. สามารถใช้เกทวาล์วควบคุมปริมาณได้หรือไม่?

ไม่ โดยทั่วไปวาล์วประตูได้รับการออกแบบสำหรับบริการเปิดเต็มที่หรือปิดสนิท การใช้สิ่งเหล่านี้เพื่อควบคุมปริมาณอาจส่งผลต่อสภาพการไหลที่ไม่พึงประสงค์และการสึกหรอก่อนวัยอันควร

5. ควรหล่อลื่นวาล์วประตูแบบล้อเลื่อนที่ทำงานบ่อยบ่อยแค่ไหน?

ฮันโนแนะนำให้หล่อลื่นอย่างน้อยเดือนละครั้งสำหรับวาล์วที่เปิดและปิดบ่อยครั้ง ในขณะที่ช่วงเวลาการบำรุงรักษาจริงควรสะท้อนถึงเงื่อนไขการบริการและคำแนะนำในการบำรุงรักษาของผู้ผลิตด้วย

6. ฉันควรเลือกวาล์วประตูที่ทำงานด้วยกระปุกเกียร์เมื่อใด

การกำหนดค่ากระปุกเกียร์สามารถพิจารณาได้เมื่อขนาดวาล์ว ความดันแตกต่าง หรือแรงบิดในการทำงานทำให้การทำงานของพวงมาลัยบังคับโดยตรงไม่สามารถทำได้ Hanno วางตำแหน่งวาล์วประตูกระปุกเกียร์โดยเฉพาะสำหรับการใช้งานที่จำเป็นต้องมีข้อได้เปรียบทางกลเพิ่มเติม

สรุป: Handwheel Gate Valves เป็นตัวเลือกที่ชาญฉลาดสำหรับการแยกท่อหรือไม่?

สำหรับระบบท่อที่ต้องการการปิดที่เชื่อถือได้มากกว่าการควบคุมการไหลอย่างต่อเนื่อง Handwheel Gate Valves ยังคงเป็นตัวเลือกที่ใช้งานได้จริงและหลากหลาย โครงสร้างทางกลที่ไม่ซับซ้อน การทำงานแบบแมนนวล ส่วนต่อประสานการซีลที่มั่นคง และการกำหนดค่าวัสดุที่ปรับเปลี่ยนได้ ทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมและงานโยธาหลายประเภท การเลือกขนาด อัตราแรงดัน วัสดุ การเชื่อมต่อ และการกำหนดค่าการทำงานที่ถูกต้อง เป็นสิ่งจำเป็นสำหรับประสิทธิภาพในระยะยาว หากคุณกำลังจัดหาวาล์วประตู Handwheel ที่เชื่อถือได้จากผู้ผลิตในจีน หรือต้องการความช่วยเหลือในการจับคู่วาล์วให้ตรงกับข้อกำหนดด้านท่อของคุณติดต่อเราที่ Hanno สำหรับข้อมูลจำเพาะของผลิตภัณฑ์ คำแนะนำทางเทคนิค และใบเสนอราคาที่เหมาะกับโครงการของคุณ
