วาล์วประตู เช็ควาล์ว และโกลบวาล์ว: คุณจะเลือกวาล์วที่เหมาะสมได้อย่างไร

วาล์วประตู, เช็ควาล์ว, และโกลบวาล์วมีการใช้กันอย่างแพร่หลายในระบบท่ออุตสาหกรรม แต่ได้รับการออกแบบมาเพื่อข้อกำหนดการควบคุมการไหลที่แตกต่างกัน วาล์วประตูส่วนใหญ่จะใช้เพื่อแยกท่อ เช็ควาล์วป้องกันการไหลย้อนกลับ ในขณะที่โกลบวาล์วมักถูกเลือกสำหรับการควบคุมการไหล

การทำความเข้าใจวิธีการทำงานของวาล์วทั้งสามประเภทนี้และตำแหน่งที่ใช้งานตามปกติจะทำให้การเลือกวาล์วตรงไปตรงมามากขึ้น โดยเฉพาะอย่างยิ่งเมื่อทำงานกับแรงดัน อุณหภูมิ และสภาวะของตัวกลางที่แตกต่างกัน

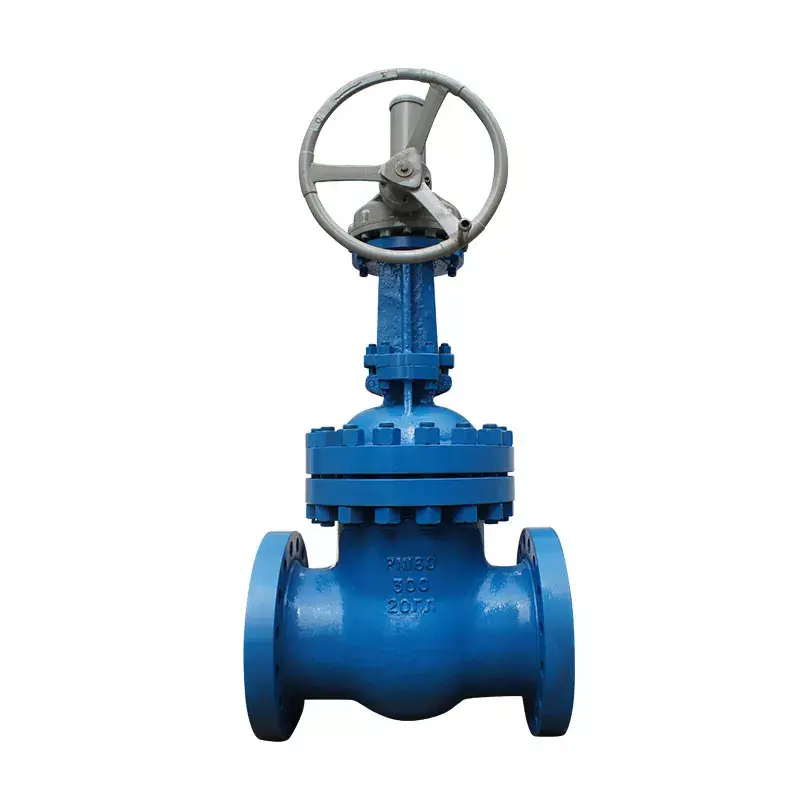

Gate Valve ใช้ทำอะไร?

A วาล์วประตูเปิดและปิดท่อโดยการเคลื่อนย้ายประตูหรือลิ่มออกจากหรือเข้าไปในช่องทางการไหล เมื่อเปิดจนสุด ประตูจะถูกยกออกจากเส้นทางการไหลหลัก ทำให้วาล์วประเภทนี้เหมาะสำหรับการใช้งานที่ท่อต้องเปิดจนสุดระหว่างการทำงานปกติ

โดยทั่วไปวาล์วประตูจะใช้เป็นวาล์วแยกมากกว่าวาล์วควบคุม โดยทั่วไปจะติดตั้งในบริเวณที่จำเป็นต้องปิดส่วนท่อเพื่อการบำรุงรักษา การเปลี่ยนอุปกรณ์ หรือการควบคุมกระบวนการ

การใช้งานทั่วไปของวาล์วประตู

• ท่อส่งน้ำมันและก๊าซ
• ระบบบำบัดน้ำ
• โรงไฟฟ้า
• ระบบการประมวลผลทางเคมี
• ท่อกระบวนการอุตสาหกรรม
• ระบบไอน้ำและสาธารณูปโภค

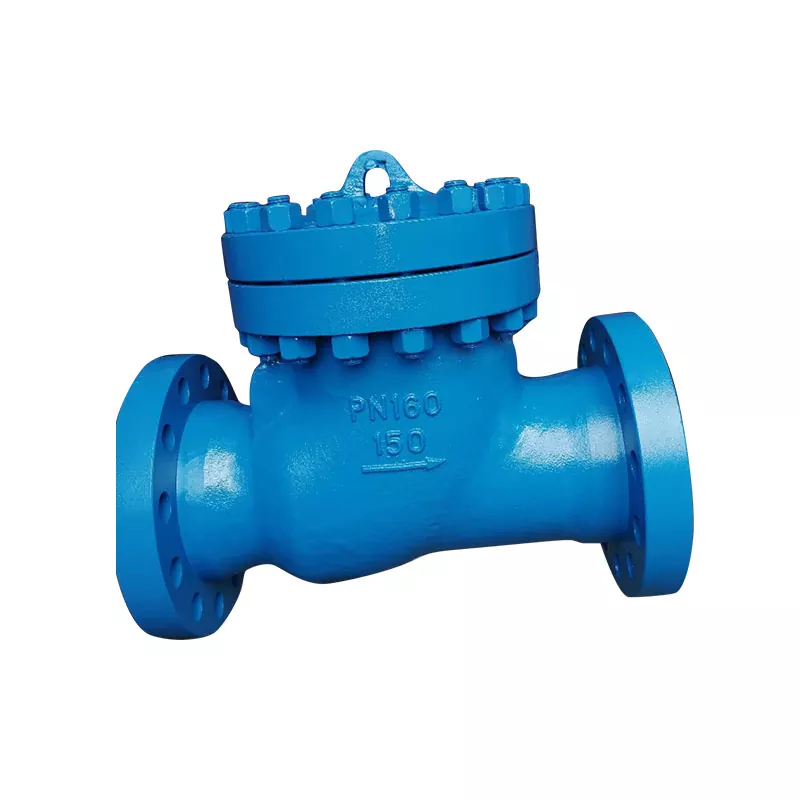

เช็ควาล์วทำหน้าที่อะไร?

Aเช็ควาล์วได้รับการออกแบบมาเพื่อให้ของไหลเคลื่อนที่ไปในทิศทางเดียวโดยป้องกันไม่ให้ไหลย้อนกลับ เช็ควาล์วส่วนใหญ่ทำงานโดยอัตโนมัติตามสภาวะการไหลและแรงดันในท่อซึ่งแตกต่างจากวาล์วประตูและโกลบที่ทำงานด้วยตนเอง

ทำให้เช็ควาล์วมีประโยชน์อย่างยิ่งในการปกป้องปั๊ม คอมเพรสเซอร์ และอุปกรณ์อื่นๆ จากการไหลย้อนกลับที่อาจส่งผลต่อการทำงานของระบบ

การใช้งานทั่วไปของเช็ควาล์ว

• สายจำหน่ายปั๊ม
• ระบบน้ำประปา
• ระบบหม้อไอน้ำและไอน้ำ
• การแปรรูปน้ำมันและก๊าซ
• ท่อเคมี
• ระบบน้ำหล่อเย็น

เช็ควาล์วมีให้เลือกหลายแบบ เช่น เช็ควาล์วสวิง และเช็ควาล์วยก การออกแบบที่เหมาะสมขึ้นอยู่กับปัจจัยต่างๆ เช่น ทิศทางการไหล ตำแหน่งการติดตั้ง ความดัน คุณลักษณะของของไหล และการตอบสนองที่ต้องการต่อการไหลย้อนกลับ

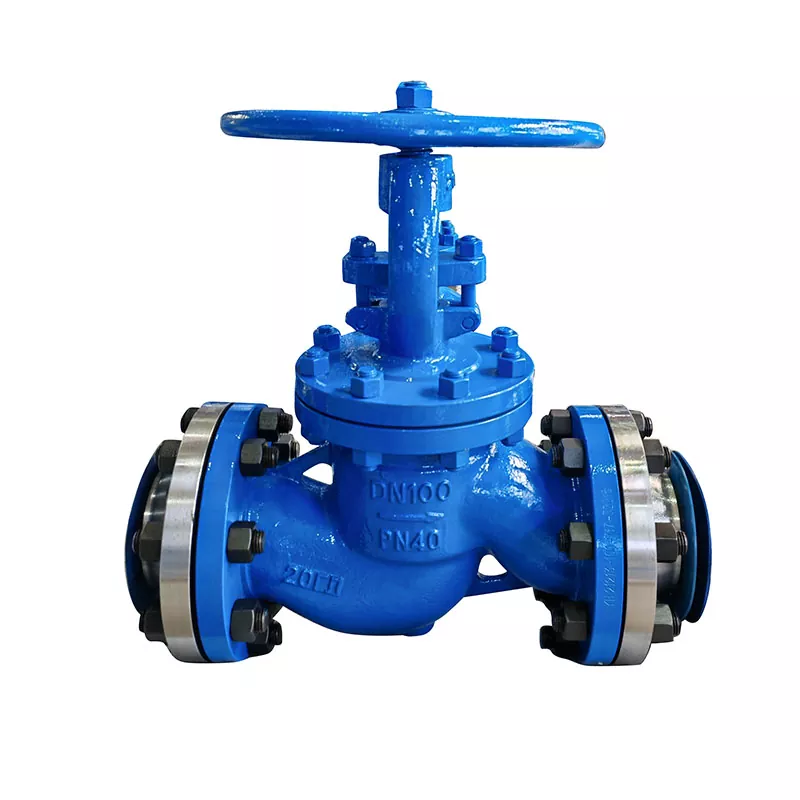

Globe Valve ออกแบบมาเพื่ออะไร?

A วาล์วโลกใช้แผ่นดิสก์และที่นั่งแบบเคลื่อนย้ายได้เพื่อควบคุมการไหล โครงสร้างทำให้เหมาะสำหรับการใช้งานที่ต้องปรับการไหล แทนที่จะเปิดหรือปิดจนสุดเพียงอย่างเดียว

โกลบวาล์วจึงมักใช้สำหรับการควบคุมปริมาณและการควบคุมการไหลในระบบกระบวนการทางอุตสาหกรรม สามารถดำเนินการด้วยตนเองหรือใช้ร่วมกับแอคชูเอเตอร์ได้เมื่อจำเป็นต้องมีการควบคุมอัตโนมัติ

การใช้งานทั่วไปของโกลบวาล์ว

• ท่อส่งไอน้ำ
• ระบบน้ำหล่อเย็น
• อุปกรณ์แปรรูปทางเคมี
• ระบบผลิตไฟฟ้า
• ระบบทำความร้อน
• สายการผลิตอุตสาหกรรม

เกตวาล์ว กับ เช็ควาล์ว กับ โกลบวาล์ว

วาล์วไหนดีกว่าสำหรับการควบคุมการไหล?

ทางเลือกที่เหมาะสมขึ้นอยู่กับสิ่งที่วาล์วต้องทำให้สำเร็จในระบบท่อ

• สำหรับการแยกท่อ:โดยทั่วไปจะพิจารณาวาล์วประตูเมื่อข้อกำหนดหลักคือการหยุดหรือฟื้นฟูการไหล
• สำหรับการป้องกันการไหลย้อนกลับ:เช็ควาล์วใช้เพื่อให้ตัวกลางเคลื่อนที่ไปในทิศทางที่ต้องการ
• สำหรับการควบคุมการไหล:โดยทั่วไปแล้วโกลบวาล์วจะถูกเลือกเมื่อจำเป็นต้องปรับการไหลระหว่างการทำงาน

วาล์วประเภทนี้ไม่จำเป็นต้องเป็นทางเลือกแทนกัน ในระบบอุตสาหกรรมหลายๆ ระบบ มีการติดตั้งร่วมกันเพราะแต่ละระบบทำหน้าที่ต่างกัน

คุณควรพิจารณาอะไรเมื่อเลือกวาล์วอุตสาหกรรม

1. ของเหลวปานกลาง

ระบุตัวกลางที่ไหลผ่านท่อ เช่น น้ำ ไอน้ำ น้ำมัน ก๊าซ หรือสารเคมี ตัวกลางส่งผลต่อวัสดุวาล์ว ข้อกำหนดในการซีล และโครงสร้างโดยรวม

2. ความดันและอุณหภูมิ

ตรวจสอบแรงดันและอุณหภูมิการทำงานของระบบก่อนเลือกวาล์ว การบริการแรงดันสูงและอุณหภูมิสูงอาจต้องใช้วัสดุเฉพาะของตัวถัง อุปกรณ์ตกแต่ง ที่นั่ง และวัสดุปิดผนึก

3. ขนาดท่อ

ขนาดของวาล์วควรสอดคล้องกับท่อและสภาพการไหลที่ต้องการ ควรยืนยันประเภทการเชื่อมต่อและมาตรฐานที่ใช้บังคับก่อนสั่งซื้อ

4. ทิศทางการไหล

ทิศทางการไหลมีความสำคัญอย่างยิ่งเมื่อเลือกและติดตั้งเช็ควาล์ว ต้องติดตั้งวาล์วตามทิศทางการไหลที่ออกแบบไว้จึงจะทำงานได้อย่างถูกต้อง

5. การแยกหรือการควบคุม

วิธีที่ง่ายที่สุดวิธีหนึ่งในการจำกัดการเลือกวาล์วให้แคบลงคือการพิจารณาว่าการใช้งานนั้นจำเป็นต้องมีการแยกส่วน การป้องกันการไหลย้อนกลับ หรือการควบคุมการไหล

6. วิธีการใช้งาน

วาล์วสามารถสั่งงานด้วยตนเองหรือติดตั้งตัวกระตุ้นแบบนิวแมติก ไฟฟ้า หรือตัวกระตุ้นอื่น ๆ สำหรับการทำงานระยะไกลหรืออัตโนมัติ ทั้งนี้ขึ้นอยู่กับการใช้งาน

วาล์วประตู เช็ควาล์ว และโกลปวาล์ว สามารถใช้ในระบบเดียวกันได้หรือไม่?

ใช่. วาล์วทั้งสามประเภทนี้สามารถทำหน้าที่ที่แตกต่างกันภายในระบบท่อเดียวกัน

ตัวอย่างเช่น ระบบปั๊มอาจใช้เกตวาล์วเพื่อแยกท่อระหว่างการบำรุงรักษา เช็ควาล์วเพื่อป้องกันการไหลย้อนกลับ และโกลปวาล์วในส่วนอื่นที่จำเป็นต้องมีการปรับการไหล

จุดสำคัญไม่ใช่การเลือกวาล์วเพียงเพราะมันตรงกับขนาดท่อ ประเภทของวาล์วควรตรงกับฟังก์ชันที่ต้องการก่อน ตามด้วยความดัน อุณหภูมิ ตัวกลาง วัสดุ มาตรฐานการเชื่อมต่อ และสภาวะการทำงาน

คำถามที่พบบ่อยเกี่ยวกับเกทวาล์ว เช็ควาล์ว และโกลบวาล์ว

Gate Valve สามารถใช้ควบคุมปริมาณได้หรือไม่?

วาล์วประตูได้รับการออกแบบมาเพื่อการแยกส่วนเป็นหลักมากกว่าการควบคุมปริมาณอย่างต่อเนื่อง หากจำเป็นต้องปรับการไหลเป็นประจำ โกลปวาล์วอาจเหมาะสมกว่า

เช็ควาล์วจำเป็นต้องดำเนินการด้วยตนเองหรือไม่?

เช็ควาล์วส่วนใหญ่ทำงานโดยอัตโนมัติผ่านแรงดันและการไหลของตัวกลาง ดังนั้นโดยปกติแล้วจึงไม่จำเป็นต้องดำเนินการด้วยตนเอง

Globe Valve สามารถใช้สำหรับการปิดเครื่องได้หรือไม่?

โกลปวาล์วสามารถปิดการทำงานได้ แต่ข้อดีหลักคือการควบคุมการไหล ทางเลือกที่เหมาะสมขึ้นอยู่กับความต้องการของระบบท่อ

ฉันจะเลือกระหว่าง Gate Valve และ Globe Valve ได้อย่างไร

หากข้อกำหนดหลักคือการแยกท่อ โดยทั่วไปจะพิจารณาวาล์วประตู หากการใช้งานต้องมีการปรับการไหลซ้ำหรือแบบควบคุม โกลปวาล์วมักจะเหมาะสมกว่า

ข้อมูลใดบ้างที่จำเป็นเมื่อซื้อวาล์วอุตสาหกรรม

โดยปกติแล้วข้อมูลสำคัญจะรวมถึงประเภทของวาล์ว ขนาดที่กำหนด อัตราแรงดัน อุณหภูมิในการทำงาน ตัวกลาง มาตรฐานการเชื่อมต่อ ข้อกำหนดของวัสดุ และวิธีการใช้งาน การใช้งานพิเศษอาจต้องการข้อมูลเกี่ยวกับสภาพการไหลและการติดตั้ง
